Série SWE : Bouton tournant 16 Amp - Type 2 — Manette non cadenassable — Deux trous lisse M20 sur la partie inférieure

Applications

• Utilisés pour prévenir les opérations de coupure et de fermeture des circuits d'éclairage et autres en zones à risques d'explosion.

• Pour une utilisation où sont présentes des vapeurs inflammables, des gaz ou des poussières combustibles.

• Installation sur les sites chimiques et pétrochimiques, dans les raffineries et autres sites de production par processus.

Caractéristiques techniques

• Disponible jusqu'à 690 Volts, et jusqu'à 20 Amps

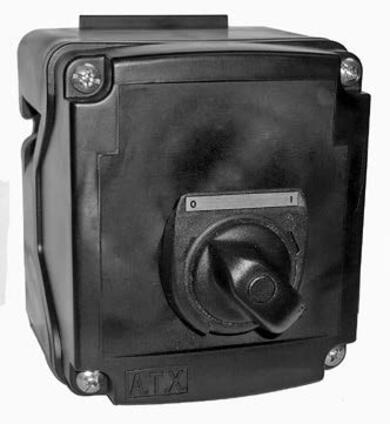

• Version 16 Amp:

— Deux trous lisses M20 sur la partie inférieure.

— Mécanisme interrupteur fixé en fond de boîte.

— Raccordement:

– Type 1: 2.5 mm2

– Type 2: 2.5 mm2 souple, 4 mm2 rigide

— Borne de terre intérieure:

– 2 bornes 2.5 mm2

— Fourni avec:

– 1 étiquette Gravoply autocollante blanche avec lettres noires – 58 mm x 18 mm

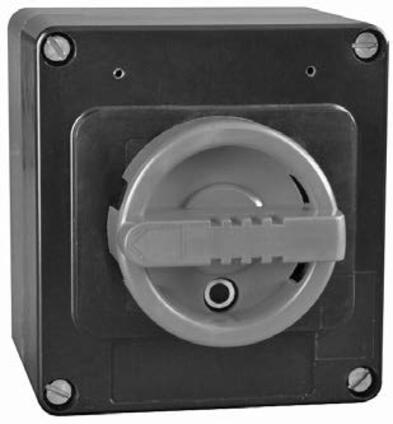

• Version 20 Amp:

— Deux entrées taraudées M20 sur la partie inférieure de la boîte.

— Mécanisme interrupteur fixé en fond de boîte.

— Manette cadenassable en position 0 avec 4 cadenas maximum – Diamètre maximum de la manette 8 mm et 15 mm de longueur minimum.

— Raccordement:

– 2.5 mm2 souple/4 mm2 rigide

— Borne de terre intérieure:

– 2 bornes 4 mm2

— Fourni avec: 1 x étiquette Gravoply autocollante jaune avec lettres noires – 65 mm x 18 mm

Certification ATEX

• Certification Type PCe

— Gaz: Zones 1 et 2

– Conformité ATEX 94/9/CE: II 2 G

– Type de Protection: Ex de IIC

– Classe de Température: T6

— Poussières: Zones 21 et 22

– Conformité ATEX 94/9/CE: II2 D

– Type de Protection: Ex tD A21

– Température de surface: T80 °C

— Température ambiante: -20 °C à +40 °C

— Déclaration de Conformité CE: 50221

— Certificat ATEX: LCIE 00 ATEX 60472

— Indice de Protection suivant EN/IEC 60529: IP66
