TIPI – Tableau Interface de Puissance et d'Information TIPI 8-1200A
Les tableaux de distribution TIPI assurent la protection et le dispatching du réseau de distribution BT en aval des postes HTA/BT de 630 kVA.
iL est mis en place dans les Postes HTA / BT d’intérieur, raccordé en aval de transformateur de puissance 400 kVA ou 630 kVA et comprend :
1 ensemble unité d’arrivé constitué par l’interrupteur et le court-circuiteur.
1 jeu de barres de liaison isolées, raccordées en aval de l’interrupteur
1 unité d‘éclairage public,
1 unité de départ des circuits internes
1 borne de Neutre
Prises test et Vérification Absence Tension (VAT)
Description

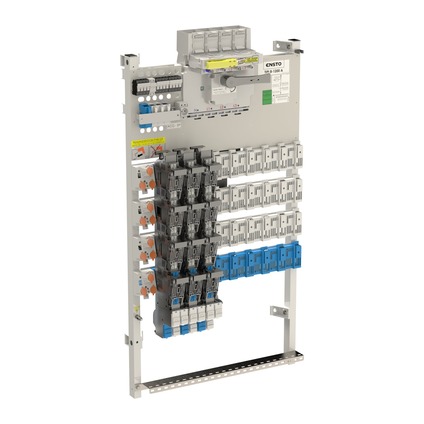

Le tableau TIPI 8-1200A est constitué des éléments principaux suivants :
1 ensemble unité d’arrivé constitué par l’interrupteur et le court-circuiteur.
Cet ensemble est situé en partie haute du tableau, en position centrale.
1 jeu de barres de liaison isolées, raccordées en aval de l’interrupteur, et permettant l’alimentation des barres collectrices destinées à recevoir les Départs Monoblocs TIPI, et les raccordements de la réalimentation.
Les barres collectrices sont protégées afin de respecter l’indice de protection IP2X.
En haut à gauche du tableau : l’unité d‘éclairage public, l’unité de départ des circuits internes.
En bas à gauche du tableau : une borne de Neutre, associé à la barre collectrice de neutre, et le goujon
M12 de mise à la terre du tableau.
Prises test et Vérification Absence Tension (VAT) : situées en amont et aval de l’interrupteur, ainsi que sur la barre collectrice de Neutre (en bas à gauche)
Caractéristiques
L’interrupteur type "fermé"
