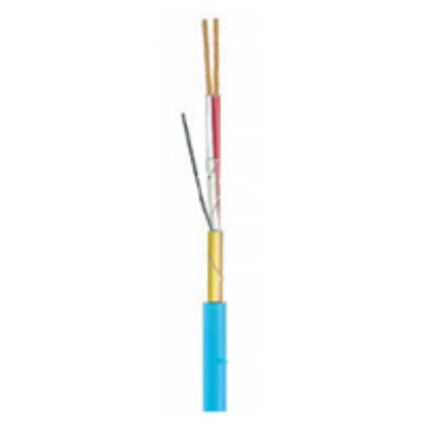

CABLE 01IP09EGSF Cable d'instrumentation - Disponible en plusieurs conducteurs et plusieurs sections
Ces câbles d'instrumentation et de communication sont utilisés pour transmettre des signaux analogiques ou digitaux dans des process de mesures et de contrôle. Ces câbles sont conformes aux exigences de la norme NFC 32070 C1 de non propagation de l'incendie.
Les câbles d'instrumentation sont aussi prévus pour résister aux hydrocarbures aliphatiques (90% heptane / 10% benzène) et répondent aux spécifications AFNOR pour l'industrie pétrolière. Ils sont conformes pour la sécurité intrinsèque selon EN 50039. Le contact avec des hydrocarbures aromatiques (100% benzène) nécessite une gaine spéciale de type PF (PVC + plomb) ou TF (ETFE).
Signification du code Nexans constitué de 5 séries de 2 chiffres ou lettres
- 1ère série = nombre de paires, tierces ou quartes: 01 à 27
- 2ème série = paire (IP), tierce (IT), quarte (IQ)
- 3ème série = âme conductrice 05 (fil 0.8 mm), 09 (7 fils de 0.4 mm) ou 15 (7 fils de 0.52 mm).
- 4ème série = écran général (EG), écran individuel + écran général (EI)
- 5ème série = protection mécanique : sans feuillard (SF), avec feuillards (FA), avec plomb + feuillards (PF)
Description
APPLICATIONS
Industries pétrolières et chimiques. Transmissions des signaux analogiques en courant continu ou alternatif. INSTALLATION
En locaux secs et humides pour pose fixe.
Repérage conducteurs
1 paire : blanc / rouge
1 tierce : blanc / rouge / bleu
1 quarte : blanc / rouge / bleu / jaune
Gaine externe PVC bleu ou gris, résistant aux hydrocarbures aliphatiques
Pour les câbles multipaires et les multitierces, le repérage des paires et tierces est obtenu par une numérotation, soit sur le conducteur blanc ou sur la gaine PVC de chaque élément.
Caractéristiques
CUIVRE
