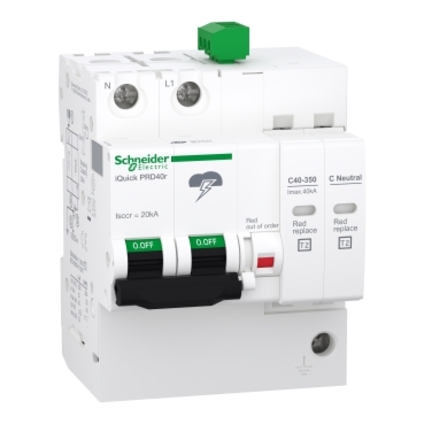

Acti9 - Parafoudre iQuick PRD40r - 1P+N avec report de signalisation
Le parafoudre A9L16292 est un dispositif de protection contre les surtensions fabriqué par Schneider Electric. Ce parafoudre fait partie de la gamme Acti9, qui est une série de produits dédiée à la protection des installations électriques contre les surtensions transitoires, telles que celles causées par la foudre ou des variations de tension.
Description
Doté d'un report de signalisation de type 2, le parafoudre iQuick PRD40r protège les installations 1P+N contre les surtensions transitoires indirectes en TT ou TN-S pour un niveau de risque moyen. De dimensions L72xH103,9xP75,9mm avec une largeur de 8 pas de 9mm, son degré de protection est IP20 et IP40 dans le boîtier modulaire. Sa température de fonctionnement est de -25°C à +60°C et sa température de stockage de -40°C à +85°C. Cet Acti9 iQuick PRD40r est compatible avec les systèmes de mise à la terre TT et TN-S.
Le parafoudre Acti9 iQuick PRD40r possède un courant de décharge max. Imax de 40kA. Son courant de décharge nominal In est de 20kA et sa tension max. de fonctionnement continu Uc en mode différentiel (entre phase et neutre) est de 350Vca. Avec une tension max continue Uc en mode commun de 264Vca neutre/terre et 350Vca phase/terre, sa tension nominale Ue est de 230/400Vca. Le niveau de protection contre la surtension est 1,5kV type 2.
La fréquence de fonct. est de 50/60Hz. Monté sur rail DIN, ce produit intègre son disjoncteur de déconnecteur de fin de vie. Les performances de ce produit répondent à la plupart des normes internationales et homologations exigeantes : IEC/EN 60947-5-1, EN 61643-11:2012 et IEC 61643-11:2011. Coordination avec disjoncteur intégré jusqu'à un courant de court-circuit maximal de 25kA Coordination avec disjoncteur intégré jusqu'à un courant de court-circuit maximal de 25kA
Caractéristiques
Parafoudre à cartouche débrochable
Mode commun :20 kA (N/PE)
Mode différentiel :20 kA (L/N)
Borne du type à cage (dessous) 2,5…25 mm²
