JBES | JBES Boîtes de jonction pré-perçées en acier inox 316L | Zones 1 et 2 – 21 et 22
Ces boîtes sont conçues pour des applications électriques et d'instrumentation dans des environnements industriels, notamment dans les zones classées 1 et 2, ainsi que 21 et 22, où des gaz ou des poussières inflammables peuvent être présents.
Ces boîtes sont conçues pour des applications électriques et de instrumentation dans des environnements industriels, notamment dans les zones classées 1 et 2, ainsi que 21 et 22, où des gaz ou des poussières inflammables peuvent être présents.
Description
Applications
• Utilisation en zone 1 ou 2 où sont présents des gaz ou des vapeurs inflammables de manière continue ou par intermittence, comme pour:
— Raffineries de pétrole
— Raffineries de produits chimiques
— Autres sites de traitement industriel.
• Idéales pour une utilisation dans des atmosphères humides ou corrosives.
• Utilisation en zone 21 ou 22 où sont présents des poussières inflammables de manière continue ou par intermittence, comme pour:
— Usines de traitement des produits alimentaires
— Laiteries
— Brasseries
— Industries pharmaceutiques
— Silos et autres sites de productions industriel.

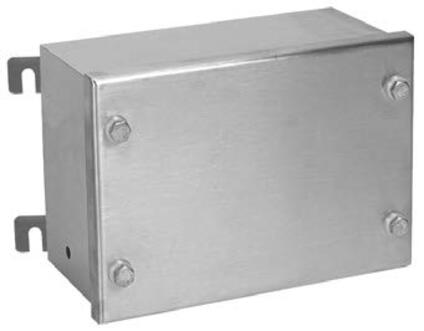

• Série JBES
— Boîtes de jonction pour bornes de raccordement électrique à
faible tension et instrumentation dans les zones à risques.
— Consultez les données techniques afin de définir le nombre
autorisé de bornes de raccordement et d’entrées de câbles.

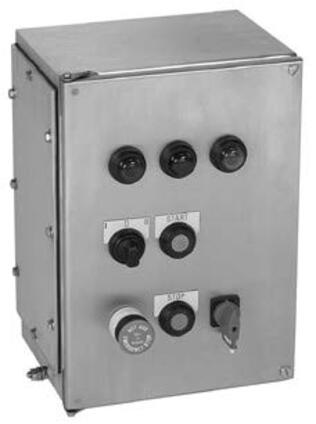

• Série ECES

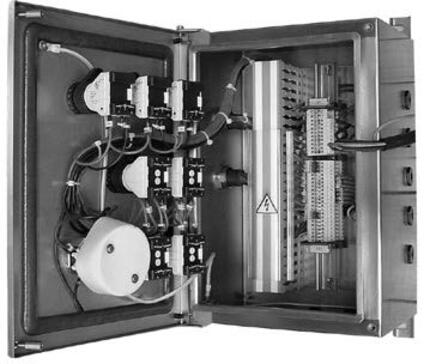

— Enveloppe pour application de distribution et de commande. Peuvent être équipées par nos soins de nombreux composants( unités de commande, interrupteurs, disjoncteurs, transformateurs, appareils de mesure, etc.)
Caractéristiques techniques
• Soudure lisse en continu.
• Disponible dans une large gamme de taille.
• Température de fonctionnement:
–Série JBES : -50 °C à +70 °C
–Série ECES : -50 °C à +55 °C
• Peuvent être équipées de plaques d’ajour sur 1, 2, 3 ou 4 faces.
• Equipées de charnières à partir de la taille 370 mm x 260 mm.
• Joint de porte en polyurethane
• Borne de terre traversante.

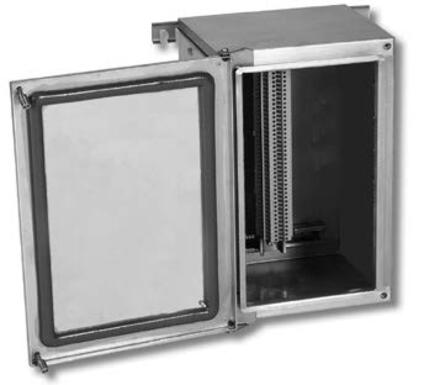

• Ouverture de la porte à 210 degrés, porte réversible en position haute, basse, droite ou gauche grâce aux charnières inox amovibles
• Patte de fixation anti-vibrations réversibles en position haute, basse ou latérale.
• Dispositif de cadenassage en option.
Certification ATEX or ATEX/IECEx
• Certification Type JBe
— Gaz, Zones 1 et 2:
– Conformité ATEX 94/9/CE: II 2 G
– Type de Protection: Ex e II, Ex ia IIC, Ex ib IIC, Ex de IIC, Ex demb IIC
– Classe de Température: T6 à T4
— Poussières, Zones 21 et 22:
– Conformité ATEX 94/9/CE: II2 D
– Type de Protection: Ex tD A21
– Température de surface: T80 °C à T130 °C.
— Temperature ambiante: -50 °C à +70 °C.
— Déclaration de Conformité CE: 50232
— Certificat ATEX : LCIE 02 ATEX 6118X
— Certificat IECEx: IECEx LCI 11.0008X
— Indice de Protection according EN/IEC 60529: IP66
— Résistance mécanique: IK10
• Certification Type JBe U
— Gaz, Zones 1 et 2:
– Conformité ATEX 94/9/CE: II 2 G
– Type de Protection: Ex e II
— Poussières, Zones 21 et 22:
– Conformité ATEX 94/9/CE: II2 D
– Type de Protection: Ex tD A21
— Température ambiante: -40 °C à +70 °C.
— Déclaration de Conformité CE: 5C240
— Certificat ATEX: LCIE 09 ATEX 3025U
— Indice de Protection suivant EN/IEC 60529: IP66
— Résistance mécanique: IK10
