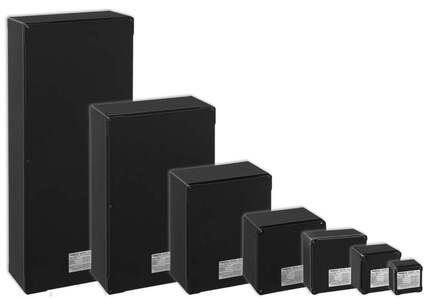

Série JBEP : Boîtes de jonction et coffrets sur mesure en Polyester - Sécurité Augmentée - Zone 1 et 2 – 21 et 22 - Gaz (G) et Poussières (D)
La référence JBEP2021150 d'Emerson correspond à une boîte de jonction JBEP de la série ATX™ JBEP. Ces boîtes de jonction sont conçues pour des applications électriques et de puissance dans des environnements industriels, notamment dans les zones classées 1 et 2, ainsi que 21 et 22, où des gaz ou des poussières inflammables peuvent être présents.
Cette boîte de jonction est idéale pour des applications telles que la distribution d'énergie, le contrôle de moteurs et d'autres installations électriques nécessitant une protection renforcée contre les environnements hostiles.
Description
Applications
• Conçues pour les zone 1 et 2; où sont présents des gaz ou vapeurs inflammables de manière continue ou par intermittence:
— Industrie pétrolièrePétrole
— Industrie chimique
— Industrie du raffinage
— Autres sites de traitement industriel
• Idéal pour une utilisation intérieur/extérieur dans des atmosphères humides ou corrosives.
• Conçues pour une utilisation en zone 21 et 22; où sont présents des poussières inflammables de manière continue ou par intermittence
— Industrie alimentaire
— Laiteries
— Brasseries
— Autres installations industrielles
• Conçues pour une utilisation avec des bornes spécifiques dans les applications à sécurité intrinsèque en zone 0 et 20.
Caractéristiques techniques
• Disponibles dans une large gamme de dimension:
— Pour des câbles à gaine de plomb, armés ou non armés
— Pour une utilisation comme boîtes d’instrumentation, électriques ou de puissance
— Utilisable avec une variété importante de bornes
• Couvercle monté sur charnières en option:
— Ouverture à 120° de la porte réversible.
— Accessoire de verrouillage.
• Reportez-vous au guide technique afin de déterminer les tailles autorisées des bornes et des entrées de câble.
Certification ATEX/IECEx
• Type : JBEP
— Gaz, Zones 1 and 2:
– Conformité ATEX 94/9/EC: IIG
– Conformité IECEx : EPL Gb
– Type de Protection: Ex eb IIC, Ex eb ia IIC, Ex eb ib IIC, Ex ib IIC
– Classe de Température:
T6 pour Ta +40 °C , T5 pour Ta +60 °C
T3 pou Ta +90 °C pour tailles 85 x 85, 120 x 120
— Poussères, Zones 21 et 22:
– Conformité ATEX: IID
– Conformité IECEx: EPL Db
– Type de Protection: Ex tb IIIC
– Température de surface:
T60 °C pour Ta +40 °C , T90 °C pour Ta +60 °C
T110 °C pour Ta +90 °C pour tailles 85 x 85, 120 x 120
— Gaz, Zone 0:
– Conformité ATEX 94/9/EC: II 1G
– Conformité IECEx : EPL Ga
– Type de Protection: Ex ia IIC
– Classe de Température:
T6 pour Ta +40 °C , T5 pour Ta +60 °C
T3 pour Ta +90 °C pour taille 85 x 85, 120 x 120
— Poussères, Zone 20:
– Conformité ATEX: II 1D
– Conformité IECEx: EPL Da
– Type de Protection: Ex ia IIIC
– Température de surface:
T60 °C pour Ta +40 °C , T90 °C pour Ta +60 °C
T110 °C pour Ta +90 °C pour tailles 85 x 85, 120 x 120
— Températures ambiantes:
- 55 °C Ta +60 °C (EPDM gasket)
- 55 °C Ta +90 °C (silicone gasket)
— Certificat ATEX : LCIE 12 ATEX 3037X
— Déclaration de Conformité CE : 50291
— Certificat IECEx : IECEx LCIE 13.0003X
— Indice de Protection suivant EN/IEC 60529: IP66
— Résistance mécanique: IK10
