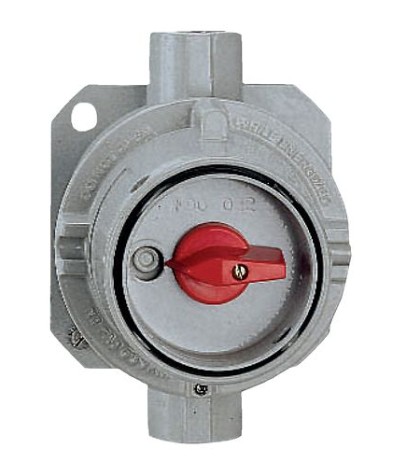

Série SWD : Interrupteurs 16 et 32 A Antidéflagrant
La série SWD d'Emerson comprend des interrupteurs 16 et 32 A, spécialement conçus pour des applications industrielles et des environnements à risques, y compris des zones classées ATEX. Ces interrupteurs sont idéaux pour être utilisés dans des installations où des gaz, des poussières ou d'autres substances inflammables peuvent être présentes, offrant ainsi une sécurité et une fiabilité maximales.
Description
Applications
• Utilisés pour prévenir les opérations de coupure et de fermeture des circuits d'éclairage et autres en Zones à risques d'explosion.
• Pour une utilisation où sont présents des vapeur inflammables, des gaz ou des poussières combustibles.
• Installation sur les sites chimiques et pétrochimiques, dans les raffineries et autre sites de production par processus.
Caractéristiques techniques
• Disponible jusqu'à 690 Volts, et jusqu'à 32 Amps
• Deux entrées taraudées (une sur la partie supérieure et une sur la partie inférieure) M20 ou M25.
• Mécanisme interrupteur fixé en fond de boîte.
• Manette cadenassable.
• Raccordement:
— Borne 16 Amp 4 mm2
— Borne 32 Amp 6 mm2
• Borne de terre intérieure:
— 2 bornes 4 mm2
• Bornes de terre extérieure:
— M5 pou 16 Amps
— M6 pour 32 Amps
Certification ATEX/IECEx
• 16 Amp Version. Certification Type BR1d (16A)
— Gaz: Zones 1 et 2
– Conformité ATEX 94/9/CE: II 2 G
– Type de Protection: Ex d IIC
– Classe de Température: T6 pour Ta = +40 °C, T5 pour Ta = +55 °C
— Poussières: Zones 21 et 22
– Conformité ATEX 94/9/CE: II2 D
– Type de Protection: Ex tD A21
– Température de surface: T95 °C
— Ambient Temperature: -40 °C à +55 °C
— Déclaration de Conformité CE: 50230
— Certificat ATEX: LCIE 02 ATEX 6056
— Indice de Protection suivant EN/IEC 60529: IP66
— Résistance mécanique: IK10
• 32 Amp Version. Certification Type: CF1E (32A)
— Gaz: Zones 1 et 2
– Conformité ATEX 94/9/CE: II 2 G
– Type de Protection: Ex d IIC
– Classe de Température: T6 pour Ta +40 °C, T5 pour +40 °C < Ta +55 °C
— Poussières: Zones 21 et 22
– Conformité ATEX 94/9/CE: II2 D
– Type de Protection: Ex tD A21
– Température de surface: T95 °C
— Température ambiante: -40 °C à +55 °C
— Déclaration de Conformité CE: 50257
— Certificat ATEX: LCIE 03 ATEX 6044X
— Indice de Protection suivant EN/IEC 60529: IP66
— Résistance mécanique: IK10
Caractéristiques
ANTIDEFLAGRANT
