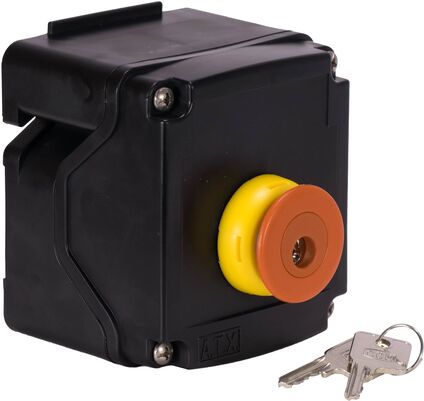

U4 | Série Unicode™ 2 postes de Commande en Polycarbonate | ATEX, IECEx, UKEX | Zones 1 et 2 – 21 et 22 - Arrêt d’urgence avec déverrouillage de secours à clé (NO+NC)
Les Postes de Commande en Polycarbonate Unicode™ 2 | Série U4 d'Emerson sont des solutions robustes et performantes conçues pour des environnements industriels exigeants. Ces postes sont particulièrement adaptés pour des applications de contrôle et de gestion des circuits électriques dans des environnements à risques, tout en offrant une haute protection contre les conditions environnementales difficiles.
Description
Applications
• Postes de commande locaux et postes de commande moteur à utiliser dans des zones à risques d'explosion couvrant de nombreuses applications.
• Commande d'équipement pour :
— Centrales électriques
— Usines chimiques et pétrochimiques
— Raffineries de pétrole
— Usines de désalinisation
— Usines de pâte à papier et de papier
— Diverses applications industrielles
• Les boutons poussoirs et les commutateurs sont utilisés pour commander à distance des moteurs ou d'autres circuits électriques.
• Les voyants permettent de vérifier l'exécution d'une fonction à distance ou dans la zone à risque.
Caractéristiques

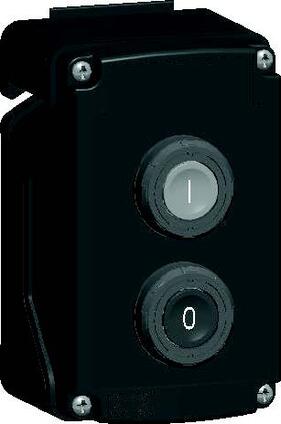

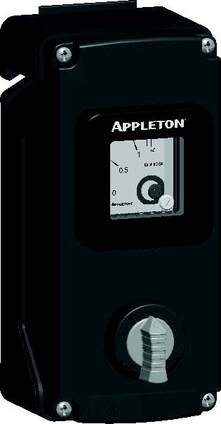

• Postes de commande équipés de boutons poussoirs, voyants lumineux, boutons poussoirs coup de poing et commutateurs.
• Voyants LED à forte intensité et à large plage d'utilisation:
— 12 Vca à 254 Vca 50/60 Hz
— 12 Vcc à 60 Vcc
• Jusqu'à 3 contacts par auxiliaire de commande.
• Entrée de câble en polyamide pour câble non armé Ø 5,5 mm -14 mm (0,22 po - 0,55 po) en M20.
• Données techniques des éléments de contact :
— CEI Tension nominale d'utilisation (Ue) : 500 Vca – 110 Vcc
— CEI capacité d'interrupteur:
– AC12 : 16 Amp/400 Vca
– AC14 : 10 Amp/400 Vca
– AC15 : 6 Amp/500 Vca
– DC13 : 2 Amp/24 Vcc et 1 Amp/110 Vcc
• Données techniques de l'interrupteur :
— CEI Tension nominale d'utilisation : 690 Vca
— CEI courant nominal d'utilisation : maximum 16 Amp
— CEI capacité de commutation:
– AC1 : 16 Amp/690 Vca
– AC15 : 16 Amp/415 Vca
– AC3 : 8 Amp/500 Vca
– AC3 : 4 Amp/690 Vca
– AC3 : 16 Amp/690 Vca
– DC1 : 10 Amp/24 Vcc
– DC1 : 6 Amp/60 Vcc
– DC1 : 6 Amp/110 Vcc (2 contacts câblés en série)
– DC1 : 6 Amp/220 Vcc (3 contacts en série)
• Indice de protection des postes de commande IP66 grâce à un joint d’étanchéité efficace.
• Les commandes et les blocs de contact sont espacés pour faciliter le câblage.
• Les composants sont montés sur rail TS35 pour une tenue sécurisée pendant toute la durée de l'opération et la facilité de la maintenance.
• Visserie en acier inox résistant à la corrosion.
Certifications et conformités ATEX/IECEx
• Type certifié : U4
— Gaz : Zones 1 et 2
– Conformité ATEX 2014/34/UE : II 2 G
– Type de protection : Ex eb IIC, Ex db eb IIC, Ex eb mb IIC, Ex db eb mb IIC Gb (suivant les composants)
– Classe de température : T6
— Poussières : Zones 21 et 22
– Conformité ATEX 2014/34/UE : II2 D
– Type de protection : Ex tb IIIC Db
— Température de surface : T70 °C (T158 °F)
— Température ambiante : -20 °C à +55 °C (-4 °F à +131 °F)
— Certificat ATEX : INERIS 21ATEX0002X
— Certificat IECEx : IECEx INE 21.0004X
— Indice de protection suivant EN/IEC 60529 : IP66
— Résistance mécanique : IK09
Caractéristiques
SECURITE AUGMENTEE
