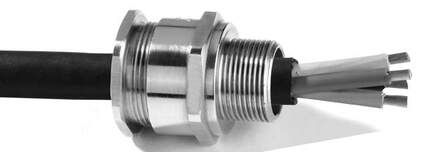

Série A2F Entrées de câble en laiton nickelé pour câbles non armés - Sécurité augmentée, Antidéflagrant, Respiration limité et Environnement poussières
Les Entrées de câble en laiton nickelé pour câbles non armés Série A2F sont des composants de connexion utilisés dans des installations électriques et industrielles. Elles sont conçues pour assurer une entrée sécurisée des câbles non armés dans des boîtiers ou des armoires de commande, tout en offrant une protection contre la poussière, l'eau et d'autres éléments extérieurs.
Description
Applications
• Entrée de câble certifiée pour câbles non armés pour les enveloppes présentant les modes de protection suivant:
— Ex d : antidéflagrant IIB ou IIC
— Ex e : sécurité augmentée
— Ex nR : à respiration limitée
— D : environnement poussières
• Zones à risque d'explosion (gaz et poussières)
• Onshore et offshore.
Caractéristiques techniques
• La garniture en élastomère pour les câbles non armés offre une protection antidéflagrante et garantit l'étanchéité sur la gaine extérieure du câble.
Matériaux standard
• Corps : laiton nickelé (suffixe 5).
• Joints : Élastomère thermoplastique à faible émission de fumées (LSF).
Options
• Verison acier inox 316L: remplacer le dernier chiffre 5 par 4
• Aluminum: remplacer le dernier chiffre 5 par 1
• Shroud, contre-écrou, joint plat, languette de masse, rondelle crantée : voir section accessoires.
Certifications ATEX/IECEx
• Certification Type A2F
— Gaz: Zones 1 et 2
– Type de Protection: Ex d IIC Gb, Ex e IIC Gb, Ex nR IIC Gc
— Poussières: Zone 20
– Type de Protection: Ex ta IIIC Da
— Conformité ATEX 94/9/CE: II 2G 3G 1D
— Température ambiante: -60 °C à +130 °C
— Déclaration de Conformité CE: DC07001
— Certificat ATEX: Sira 13ATEX1068X, Sira 13ATEX4074X
— Certificat IECEx: IECEx SIR 13.0023X, IECEx SIM 14.0006
— Autre Certifications: CSA, KCC, CCOE/PESO (india)
— Marine: LLOYDS, DNV, ABS
— Indice de Protection suivant EN/IEC 60529: IP66, IP67, IP68
— Déluge test: DTS01:91
Caractéristiques
ANTIDEFLAGRANT
Options • Verison acier inox 316L: remplacer le dernier chiffre 5 par 4 • Aluminum: remplacer le dernier chiffre 5 par 1 • Shroud, contre-écrou, joint plat, languette de masse, rondelle crantée : voir section accessoires.
