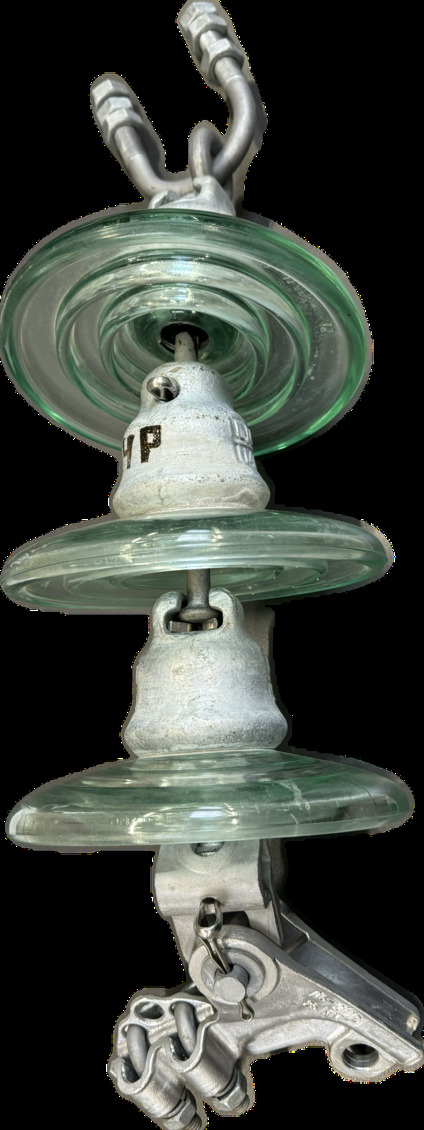

Ensemble d'ancrage pour ligne aerienne MT ISOLATEURS VERRE
NORME 11
Lorsque vous observez les lignes électriques aériennes à haute tension, vous pouvez remarquer de drôles de disques en verre ou en polymère.
Ce sont des isolateurs électriques permettant au courant de ne pas se propager dans le pylône et faisant office de point d’accroche entre le câble et ces géants de fer.
Les isolateurs entrent pour un faible pourcentage dans le prix d'une ligne aérienne, mais ils en sont un élément essentiel.
Leur rôle est de relier les conducteurs sous tension aux supports et d'assurer l'isolement électrique entre ces deux parties constitutives de la ligne électrique aérienne.
Les modes de pose des isolateurs sur le réseau dépendent des formats des pylônes. Les chaînes d’ancrage sont utilisées dans le cas de pylône d’ancrage (depart d'une ligne par exemple, là ou la force de tension est la plus forte sur le câble). Ce type de chaîne se distingue par sa position quasi horizontale.
Description
Les chaînes d'isolateurs d'ancrage comprennent tous les accessoires permettant de connecter le conducteur aux chaînes d'isolateurs et de fixer la chaîne au bras transversal ou à la structure de support choisie pour le deploiement de la ligne HTA aérienne.
L'isolateur est composé d'un capot en fonte galvnisé, d'un élément diélectrique en verre trempé, d'une tige en acier galvanisé assemblés par ciment et d'une goupille en acier inoxydable.
S'utilise pour les câbles Aluminium, Almélec, Aluminium-Acier et Almélec-Acier. Corps et chapeau en alliage d'aluminium.
Caractéristiques
VERRE
1x E14120 - ETRIER DE FIXATION 1x OR1E - ŒILLET DE FIXATION 1x BS11 - BALL SOCKET 3x U40B - ISOLATEURS VERRE U40B 1x GA1P - PINCE D'ANCRAGE
