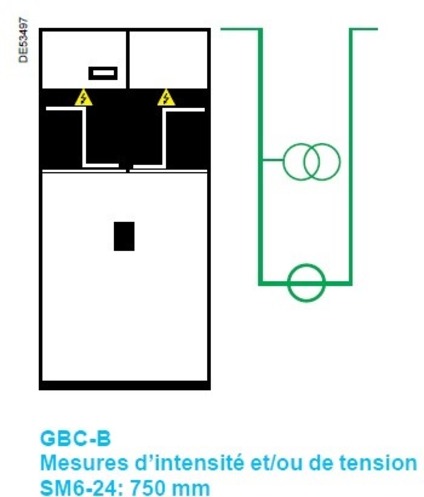

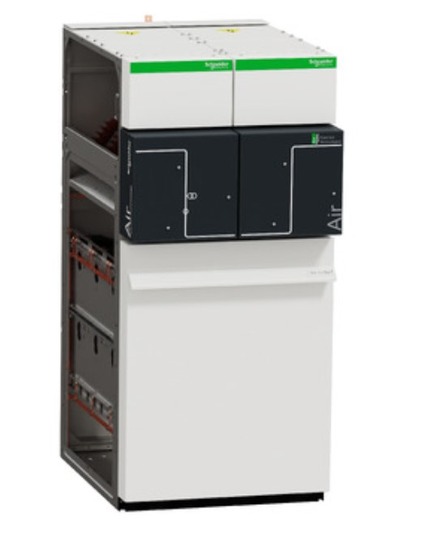

Cellule GBC-B : Cellule Mesure tension-courant HTA SM6-24 - TP 15-20KV - TC 50-100A arc interne 1 seconde

Les cellules SM6 permettent de réaliser la partie MT des postes de transformation MT/BT de distribution publique et des postes de livraison ou de répartition MT jusqu’à 36 kV.

La gamme SM6 est composée de cellules modulaires équipées d’appareillages fixes ou débrochables, sous enveloppe métallique, utilisant l’hexafluorure de soufre (SF6) ou le vide :

• interrupteur-sectionneur
• disjoncteur SF1, SFset ou Evolis
• contacteur Rollarc 400 ou 400 D
• sectionneur.

Ces cellules sont conçues pour les installations intérieures (IP2XC). Elles bénéficient de dimensions réduites : largeurs 375 mm à 750 mm ; hauteur 1600 mm ; profondeur au sol 840 mm… qui leur permettent d’être installées dans un local exigu ou dans un poste préfabriqué. Les câbles sont raccordés par l’avant des cellules. L’exploitation est simplifiée par le regroupement de toutes les commandes sur un plastron frontal. Les cellules peuvent être équipées de nombreux accessoires (relayage, tores, transformateurs de mesure, parafoudres, contrôle-commande...).
