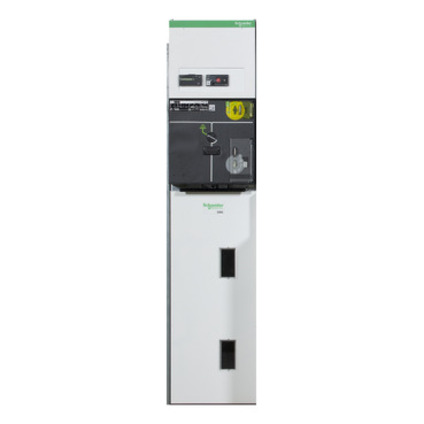

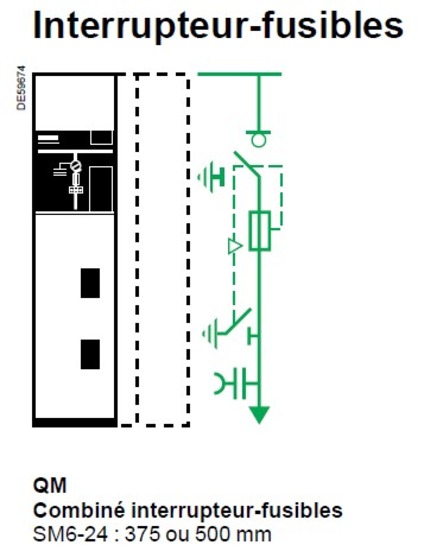

Cellule QM : combiné interrupteur-fusibles HTA SM6-24 - UTE - MX220 arc interne 0,7 seconde
Cellule Interrupteur-fusible HTA
Protection transformateur réseau EDF
14,4kV à 20kV / JD/ CIT / 200A/ verrouillage C4/ JDB 630A/ IAC 12,5KA 0,7s
Description
Les cellules SM6 permettent de réaliser la partie MT des postes de transformation MT/BT de distribution publique et des postes de livraison ou de répartition MT jusqu’à 36 kV.
La gamme SM6 est composée de cellules modulaires équipées d’appareillages fixes ou débrochables, sous enveloppe métallique, utilisant l’hexafluorure de soufre (SF6) ou le vide :
- interrupteur-sectionneur
- disjoncteur SF1, SFset ou Evolis
- contacteur Rollarc 400 ou 400 D
- sectionneur.
Ces cellules sont conçues pour les installations intérieures (IP2XC). Elles bénéficient de dimensions réduites : largeurs 375 mm à 750 mm ; hauteur 1600 mm ; profondeur au sol 840 mm… qui leur permettent d’être installées dans un local exigu ou dans un poste préfabriqué. Les câbles sont raccordés par l’avant des cellules. L’exploitation est simplifiée par le regroupement de toutes les commandes sur un plastron frontal. Les cellules peuvent être équipées de nombreux accessoires (relayage, tores, transformateurs de mesure, parafoudres, contrôle-commande...).
Caractéristiques
Cellule isolée dans l'air Coupure dans le gaz SF6
1 x résistance de chauffage 220 V CA 50 W inclus dans le compartiment câble, 1 x interVerrouillage mecanique C4 1 x indicateur de présence tension (VPIS) 1 x Bobine de déclenchement MX 220VAC
