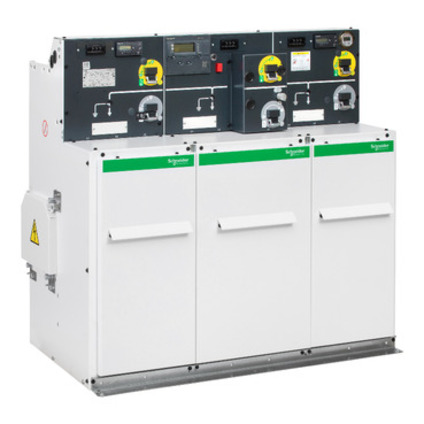

HN IQI non extensible (NE-IQI) RM6 - 24kV arc interne 0,7 seconde
Le RM6 regroupe dans un ensemble compact toutes les fonctions MT permettant le branchement, l’alimentation et la protection de transformateurs sur un réseau radial ou en boucle ouverte :
par interrupteur-fusibles combinés, jusqu’à 2000 kVA
par disjoncteur avec chaîne de protection, jusqu’à 8000 kVA.
L’ensemble de l’appareillage et du jeu de barres est enfermé dans une enceinte étanche, remplie de gaz SF6 et scellée à vie.
Description
RM6 NE IQI C13100 10,1...20 kV JDB 400A, IAC 12,5KA/0,7s
Tableau RM6 COMPACT 2 x interrupteur-sectionneur 400 A (I) et 1 x interrupteur-fusibles combinés 200 A (Q)
Commandes Manuelles sur Fonctions I et MX 230Vca + Cts Aux sur Fonction Q /12,5KA/0,7s
FUSIBLES UTE A COMMANDER SEPAREMMENT
NON EXTENSIBLE
Caractéristiques
Appareillage à isolement et coupure dans le gaz SF6
3x indicateur de présence tension (VPIS)
