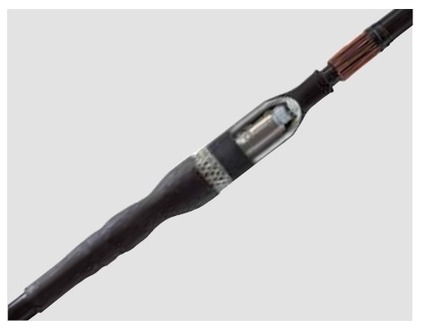

CAMSV-C - 24KV - 95-300mm² Boîte de jonction unipolaire interieur/exterieur, Pour tous càbles unipolaires à isolation synthétique
Les boîtes de jonction Contrax type CAMSV-C conviennent à tous les câbles unipolaires à isolation synthétique (PVC, PE, XLPE, EPR), avec différents types de couches semi-conductrices (extrudée, pelable ou non), différents types d’écrans (fils ou ruban). Avec manchon à visser.
Caractéristiques
• Corps isolant à enfiler en silicone avec contrôle fiable du champ électrique
• Applicable pour une large plage de sections grâce au manchon à visser
• Pour conducteurs cuivre et conducteurs aluminium
• Moins de composants, construction compacte et longueur d‘installation réduite
• Avec protection extérieure rétractable à froid
• Montage facile, sûr et rapide
• Mise en service immédiate
Description
Application/Compatibilité
• Intérieur/Extérieur
• Milieu souterrain
• Eau
• Conduits d‘installation
Niveau de tension
• U0/U (Um) 12/20 (24) kV - 12,7/22 (24) kV Indication
• Pour les câbles présentant une Um = 7,2 kV, il faut utiliser des boîtes de la série Um = 12 kV. (Veuillez vérifier pour cela le diamètre minimal sur isolant – Ø1).
Norme
• CENELEC HD 629.1 (DIN VDE 0278, partie 629-1)
Durée de stockage/Conservation
• Stockage illimité
Caractéristiques
Rétractable à froid
Gaine de protection extérieure rétractable à froid, à paroi épaisse, Corps isolant en silicone à couche semi-conductrice intérieure et extérieure intégrées (testés individuellement), Manchon à visser, Tresse tubulaire de cuivre, Ressorts de contact, Ruban mastic d‘étanchéité, Instructions de montage Fournies avec kit de continuité d‘écran pour câbles avec écran en ruban contrecollé à la gaine (NFC 33226 ou équivalents)
