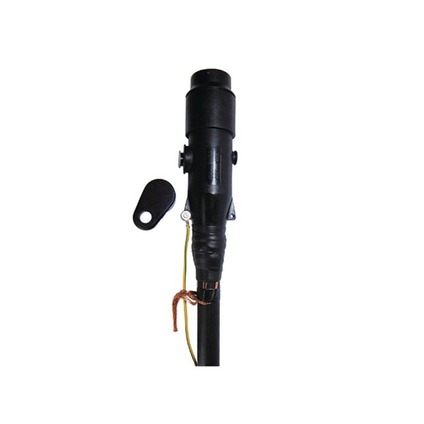

CGS 250A 12-24KV - 25-95mm² Connecteur séparable droit interieur/exterieur Pour tous càbles unipolaires à isolation Synthétique, pour des systémes à cônes extérieurs de type A
Les connecteurs séparables droits Cellplux CGS conviennent pour les raccordements de tous càbles unipolaires à isolation synthétique (PE, XLPE, EPR), avec différents types de couches semi-conductrices (graphitée, extrudée, pelable ou non), différents types d’écrans (fils ou ruban), à des installations de distribution et des transformateurs, pour une tension maximale du réseau de 24 kV, sur des piéces fixes de type A selon EN 50180 et EN 50181.
Caractéristiques
• Avec point de mesure capacitif
• Testés individuellement
• Sécurité en cas de contact par la couche externe en EPDM semi-conducteur
• Test de gaine extérieure possible en état raccordé
• Pour conducteurs cuivre et conducteurs aluminium
• Montage rapide, simple et sùr
• Multi-sections gràce aux cosses à visser intégrées
Description
Application/Compatibilité
• Intérieur / Exterieur
Niveau de tension
• U0/U (Um) 6/10 (12) kV - 12,7/22 (24) kV
Norme
• CENELEC HD 629.1 (DIN VDE 0278, partie 629-1)
Durée de stockage/Conservation
• Stockage illimité
Caractéristiques
Droit
Set de 3 connecteurs séparables, Eléments répartiteurs de champ en silicone, Garniture de mise à la terre, Cosses à visser pour conducteur principal, Matériel de montage, Instructions de montage Accessoire en option : Garniture de mise à la terre type EGA pour les càbles à écran ruban (voir Connectique)
