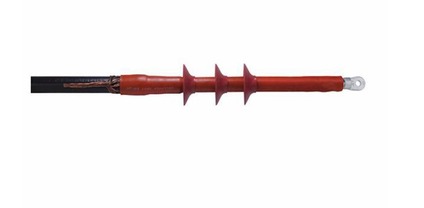

CHE-F 36kV - 50-150mm² Extrémité unipolaire extérieure Pour câbles unipolaires à isolation synthétique

Référence
194069
Marque
logo cellpack
Télécharger fiche technique :
PDF

Les extrémités Hybrid CHE-F conviennent pour les raccordements de tous câbles unipolaires à isolation synthétique (PVC, PE, XLPE, EPR), avec différents types de couches semi-conductrices (graphitée, extrudée, pelable ou non), différents types d’écrans.

Pour cosses à sertir ou à visser.

Caractéristiques

• Contrôle fiable du champ électrique dans toutes les conditions d'applications grâce aux éléments répartiteurs de champ en silicone à élasticité permanente

• Combinaison de composants enfilables et thermorétractables

• Large plage de sections

• Montage rapide, simple et sûr

• Mise en service immédiate Application/Compatibilité

• Extérieur

Demander des informations

Description

Application/Compatibilité



• Exterieur

Niveau de tension



• U/U (Um) 6/10 (12) kV - 19/33 (36) kV Indication

• Pour les câbles présentant une Um = 7,2 kV, il faut utiliser des extrémités de la série Um = 12 kV.

(Veuillez vérifier pour cela le diamètre minimal sur isolant - 01 ).

Norme



• CENELEC HD 629.1 (DIN VDE 0278, partie 629-1)

Durée de stockage/Conservation

• Stockage illimité

Caractéristiques

Gamme de produit
Extrémité unipolaire exterieur
Type de technologie

thermorétractable

Nom de l’appareil
CHE-F
Tension
36 KV
Section nominal
50 - 150 mm²
Equipements inclus

1 Set pour 3 phases, Gaine thermorétractable résistante au courant de chemine­ment, Eléments répartiteurs de champ en silicone, Jupes en silicone, Ruban mastic d'étanchéité, Matériel de montage, Instructions de montage Accessoire en option : Cosses (voir Connectique) Garniture de mise à la terre type EGA pour les càbles à écran ruban

Garantie contractuelle
1 AN
Pays d’origine
ALLEMAGNE
