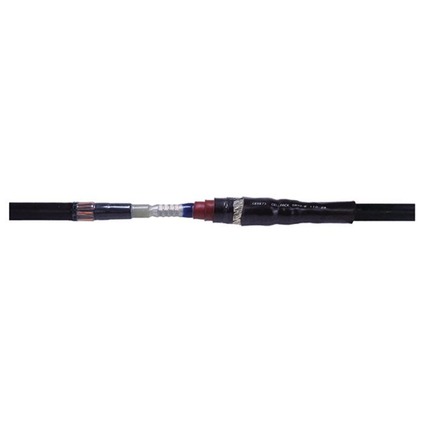

CHM - 36KV - 50-150mm² Boîte de jonction unipolaire interieur/exterieur Pour tous càbles unipolaires à isolation synthétique
Les jonctions Hybrid CHM conviennent pour tous càbles unipolaires à isolation synthétique (PVC, PE, XLPE, EPR), avec différents types de couches semi-conductrices (graphitée, extrudée, pelable ou non), différents types d’écrans (fils ou ruban). Pour manchon à sertir.
Caractéristiques
• Contrôle fiable du champ électrique gràce aux éléments répartiteurs de champ en silicone à élasticité permanente
• Pour conducteurs cuivre et conducteurs aluminium
• Pour tous càbles à écran en fils ou ruban de cuivre
• Large plage de sections
• Montage rapide, simple et sùr
• Mise en service immédiate
Description
Application/Compatibilité
• Intérieur / Extérieur
• Milieu souterrain
• Eau
• Conduits d‘installation
• Conduits
Niveau de tension
• U0/U (Um) 6/10 (12) kV - 19/33 (36) kV
Indication
• Pour les càbles présentant une Um = 7,2 kV, il faut utiliser des boîtes de la série Um = 12 kV. (Veuillez vérifier pour cela le diamétre minimal sur isolant – Ø1).
Norme
• CENELEC HD 629.1 (DIN VDE 0278, partie 629-1)
Durée de stockage/Conservation
• Stockage illimité
Caractéristiques
thermorétractable
Gaines isolantes thermorétractables à paroi épaisse, Gaine de protection externe thermorétractable à paroi épaisse avec adhésif thermofusible, Eléments répartiteurs de champ en silicone, Tresse tubulaire de cuivre, Ressorts de contact, Ruban de remplissage bleu, Matériel de montage, Instructions de montage Accessoire en option : Manchon à sertir (voir Connectique)
