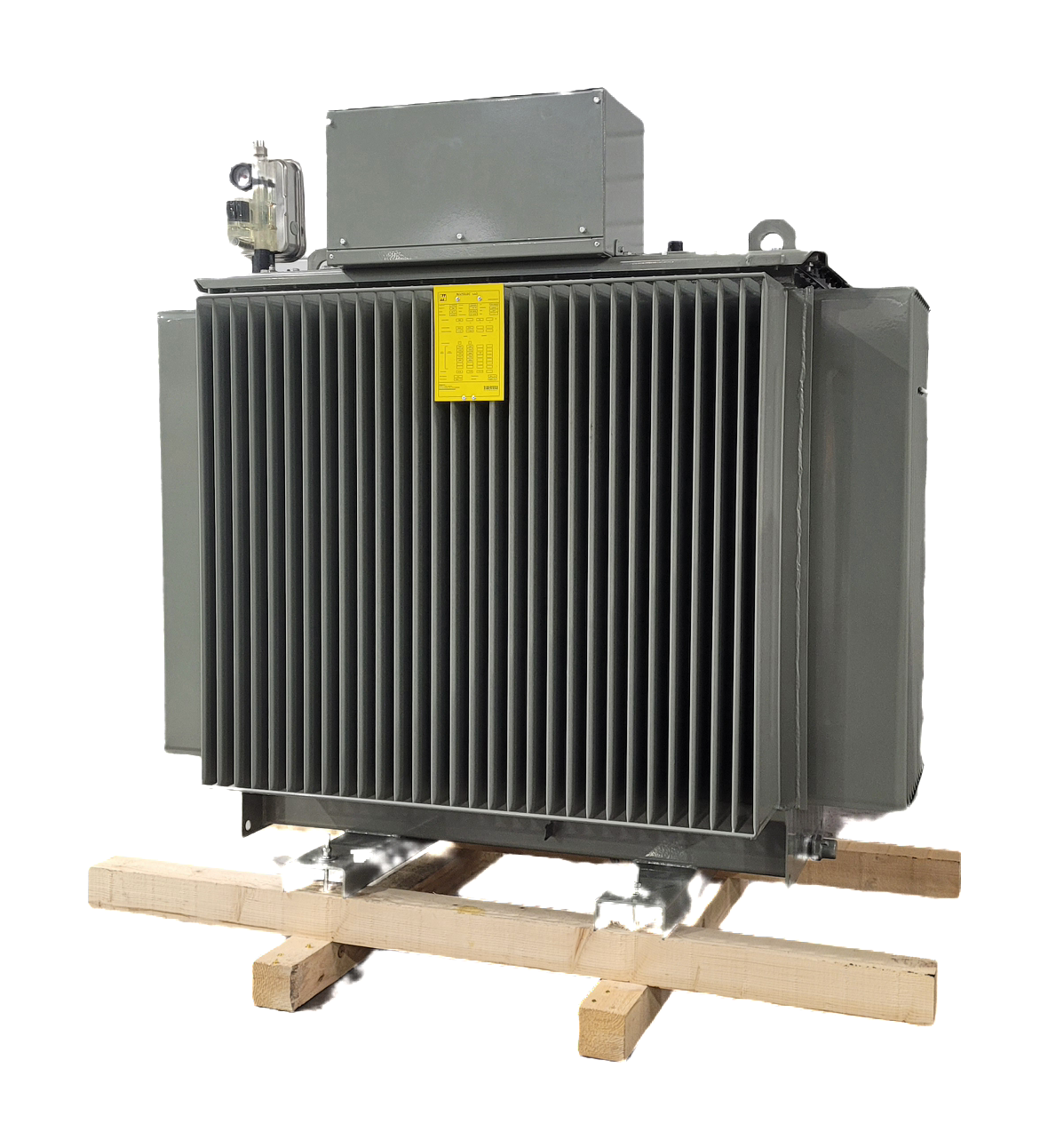

Transformateur de distribution triphasé HT/BT type cabine H59 - 800KVA - 30kV selon norme NF C52-112-1/NF C52-113
Cette gamme de transformateur est conforme aux normes IEC 60076 et 60354, ainsi qu’aux normes NF C52-112-1 et NF C52-113. Les transformateurs seront conformes aux spécifications suivantes:
• Transformateurs immergés dans l’huile minérale
• Enroulements BT et HT en aluminium
• Installation extérieure en Cabine type H59
• Température ambiante maximale: 40°C
• Echauffement maximal du diélectrique: 60°C.
• Echauffement maximal de l'enroulement: 65°C.
• Refroidissement par circulation naturelle (ONAN) de l'huile et de l'air
• Cuve étanche à remplissage total
• Couvercle boulonné sur cuve
• Traitement et revêtement anti corrosion standard
• Couleur: Gris RAL 7033
Description
Puissance assignée (kVA) 800
Tensions assignées (kV/V) Simple primaire 30kV/410V. Tension secondaire étant à vide
Niveau d'isolement haute tension (kV) 36
Réglage (%) ±2.5% ±5%
Groupe de couplage Dyn11
Fréquence (Hz) 50
Tension de court-circuit à 75°C (%) 6
Pertes (W) A vide 1700
En charge (75°C) 10500
Les pertes et la tension de court-circuit sont sujettes aux tolérances indiquées dans IEC 60076
Caractéristiques
Transformateurs immergés dans l’huile minérale Enroulements BT et HT en aluminium
1 x Commutateur de réglage cadenassable situé sur le couvercle (manoeuvrable hors tension) 3 x Traversées HT embrochables selon HN 52-S-61 4 x Traversées BT passe-barre 2 x Emplacements de mise à la terre sur le couvercle 2 x Anneaux de levage et de décuvage 1 x P+P28laque signalétique en Français 1 x Orifice de remplissage 1 x Dispositif de vidange 1 x Capot BT 1 x Dispositif de protection DGPT2 1 x Verrouillage
