DHP D265T - Disjoncteur Haut de Poteau avec bloc déclencheur numérique
La protection et la gestion des transformateurs HTA/BT en milieu rural impliquent l’emploi de disjoncteurs spécifiques adaptés aux déséquilibres de charge importants et ainsi garantir l’exploitation totale de la puissance installée même en régime déséquilibré. Ces produits se composent d'un coffret disjoncteur et d'un bloc déclencheur numérique.
Description
Coffret disjoncteur
Ces appareils (4 pôles dont 3 protégés) sont à coupure dans l’air avec chambres à cloisons métalliques pour la coupure de l’arc.
Lorsque le disjoncteur est ouvert, un contact établi une liaison électrique entre le neutre du transformateur et la masse du poste. Lorsque le disjoncteur est fermé, un éclateur limite la montée en potentiel du neutre BT par rapport à la terre des masses pour une valeur supérieure à 10 kV.

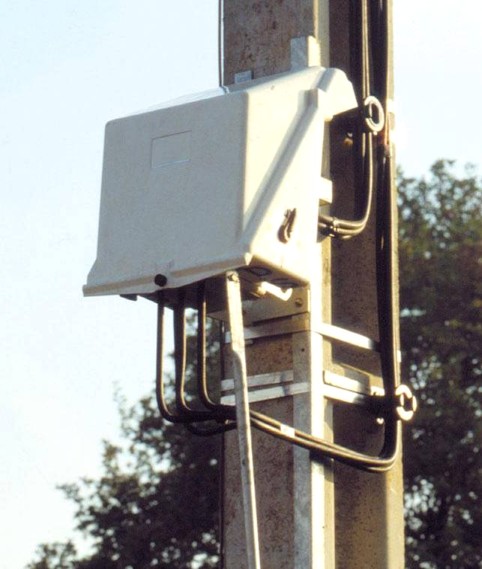

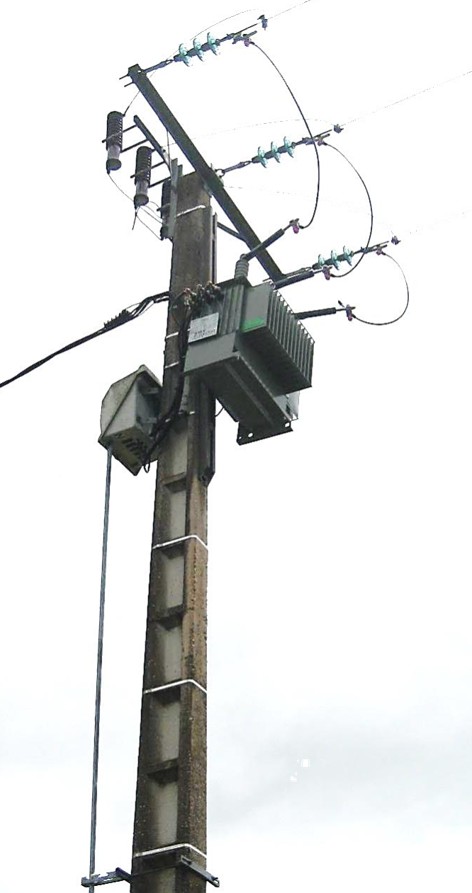

Le disjoncteur est monté à l’intérieur d’un coffret en polyester armé de fibres de verre résistant aux intempéries.
Blocs Déclencheurs Numérique
Le Bloc Déclencheur Numérique assure la protection des 3 calibres de transformateur sur poteau (160 kVA pour cette référence), qu’il s’agisse de transformateurs classiques (sans protection interne) ou de nouveaux transformateurs avec protection (TPC).
Un sélecteur permet le choix du calibre de protection du transformateur. Le microcontrôleur évalue en temps réel la température présumée du transformateur à partir des courants sur les trois phases et de la température ambiante extérieure. Cette dernière est elle-même calculée à partir de la sonde et d’un
modèle mathématique en fonction également des 3 courants de phase. En cas d’intégration d’un Bloc Déclencheur Numérique dans un disjoncteur poteau ancienne génération, la fonction intégrateur de charge, si elle existe, sera inhibée.
Caractéristiques
DECLENCHEUR NUMERIQUE
TRINGLERIE DE MANŒUVRE
